标准号：JB/ZQ4004-86
用途：
本产品适用于冶金、矿山、电力、轻工、食品和其它工业部门稀油润滑系统和液压系统，使用介质粘度等级为N10～N460，工作温度小于100℃。
结构特点：
冷却器有卧式和立式两种型式，换热管采用裸管，管束由换热管，固定管板、浮动管板和折流板等组成，冷却水由进口接管流至回水盖腔内，再沿换热管作双管作双管程流动，水在流动中吸收油侧放出的热量后排出体外。

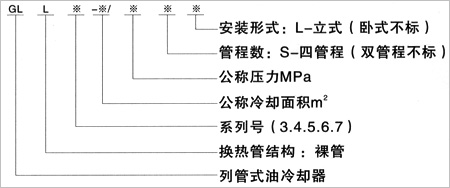

型号说明：
技术参数
|
型号
|
公称压力
Mpa |
公称冷却面积m2
|
|||||||
|
GLL3
|
0.63;
1 |
4
|
5
|
6
|
7
|
-
|
-
|
-
|
-
|
|
GLL4
|
12
|
16
|
20
|
24
|
28
|
-
|
-
|
-
|
|
|
GLL5
|
35
|
40
|
45
|
50
|
60
|
-
|
-
|
-
|
|
|
GLL6
|
80
|
100
|
120
|
-
|
-
|
-
|
-
|
-
|
|
|
GLL7
|
160
|
200
|
-
|
-
|
-
|
-
|
-
|
-
|
|
此表接上表
|
型号
|
热交换器性能
|
|||||||
|
介质粘度
等级N |
进油温度
|
进水温度
|
油温降
|
压力损失MPa
|
油流量
与水流 量之比 |
热交换系数
K kcal/ m2·h·℃ |
||
|
℃
|
油侧
|
水侧
|
||||||
|
GLL3
|
100
|
50±1
|
≤30
|
≥8
|
≤0.1
|
≤0.05
|
1:1.5
|
＞200
|
|
GLL4
|
||||||||
|
GLL5
|
||||||||
|
GLL6
|
||||||||
|
GLL7
|
||||||||
注：热交换器性能是指油冷却器在表中规定的工况条件下测得的K值。

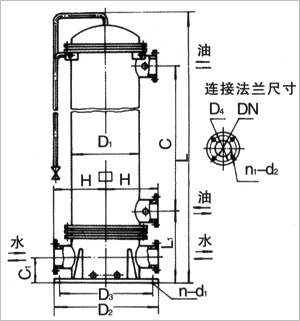

GLL型立式油冷却器外形尺寸
|
型号
|
L
|
C
|
L1
|
C1
|
H
|
D1
|
D2
|
D3
|
DN
|
D4
|
n-d1
|
n1-d
|
重量(kg)
|
| GLL5-35L |
2610
|
1692
|
470
|
150
|
315
|
426
|
640
|
590
|
80
|
160
|
6-Φ30
|
8-Φ18
|
734
|
| GLL5-40L |
2880
|
1962
|
802
|
||||||||||
| GLL5-45L |
3120
|
2202
|
853
|
||||||||||
|
100
|
180
|
||||||||||||
| GLL5-50L |
3390
|
2472
|
936
|
||||||||||
| GLL5-60L |
3930
|
3012
|
1063
|
||||||||||
| GLL6-80L |
3255
|
2015
|
705
|
235
|
500
|
616
|
1075
|
1015
|
125
|
210
|
6-Φ40
|
8-Φ22
|
1670
|
| GLL6-100L |
3855
|
2615
|
1943
|
||||||||||
| GLL6-120L |
4455
|
3215
|
150
|
240
|
2216
|
||||||||
| GLL6-160L |
3320
|
2010
|
715
|
602
|
820
|
1210
|
1150
|
2768
|
|||||
| GLL6-200L |
3970
|
2660
|
200
|
295
|
3340
|

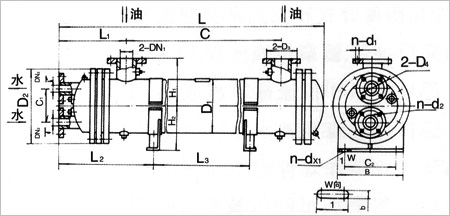

GLL型卧式油冷却器外形尺寸
|
型号
|
L
|
C
|
L1
|
H1
|
H2
|
D1
|
D2
|
C1
|
C2
|
B
|
| GLL3-4 |
1165
|
682
|
265
|
190
|
210
|
219
|
310
|
140
|
200
|
390
|
| GLL3-5 |
1465
|
982
|
||||||||
| GLL3-6 |
1765
|
1282
|
||||||||
| GLL3-7 |
2065
|
1512
|
||||||||
| GLL4-12 |
1555
|
960
|
345
|
262
|
262
|
325
|
435
|
200
|
300
|
370
|
| GLL4-16 |
1960
|
1365
|
||||||||
| GLL4-20 |
2370
|
1775
|
||||||||
| GLL4-24 |
2780
|
2175
|
350
|
|||||||
| GLL4-28 |
3190
|
2585
|
||||||||
| GLL5-35 |
2480
|
1692
|
500
|
315
|
313
|
426
|
535
|
235
|
300
|
520
|
| GLL5-40 |
2750
|
1962
|
||||||||
| GLL5-45 |
3020
|
2202
|
515
|
|||||||
| GLL5-50 |
3290
|
2472
|
||||||||
| GLL5-60 |
3830
|
3012
|
||||||||
| GLL5-80 |
3160
|
2015
|
700
|
500
|
434
|
616
|
780
|
360
|
750
|
550
|
| GLL5-100 |
3760
|
2615
|
||||||||
| GLL5-120 |
4360
|
3215
|
此表接上表
|
型号
|
L2
|
L3
|
D3
|
D4
|
n-d1
|
n-d2
|
n-bx1
|
DN1
|
DN2
|
重量
(kg) |
| GLL3-4 |
367
|
485
|
100
|
100
|
4-Φ18
|
4-Φ18
|
4-20×28
|
32
|
32
|
143
|
| GLL3-5 |
785
|
168
|
||||||||
| GLL3-6 |
1085
|
110
|
40
|
184
|
||||||
| GLL3-7 |
1385
|
220
|
||||||||
| GLL4-12 |
495
|
660
|
145
|
145
|
65
|
65
|
319
|
|||
| GLL4-16 |
1065
|
380
|
||||||||
| GLL4-20 |
1475
|
440
|
||||||||
| GLL4-24 |
1885
|
160
|
8-Φ18
|
80
|
505
|
|||||
| GLL4-28 |
2295
|
566
|
||||||||
| GLL5-35 |
730
|
1232
|
180
|
180
|
8-Φ18
|
4-20×30
|
100
|
100
|
698
|
|
| GLL5-40 |
1502
|
766
|
||||||||
| GLL5-45 |
725
|
1772
|
210
|
125
|
817
|
|||||
| GLL5-50 |
2042
|
900
|
||||||||
| GLL5-60 |
2582
|
1027
|
||||||||
| GLL5-80 |
935
|
1555
|
295
|
295
|
8-Φ22
|
8-Φ22
|
4-25×32
|
200
|
200
|
1617
|
| GLL5-100 |
2155
|
1890
|
||||||||
| GLL5-120 |
2755
|
2163
|
